使用ssh连接h3c堡垒机服务器

引言

公司正式环境使用了H3C的堡垒机,因此在查看正式数据时需使用对应的堡垒机客户端Tgent

之前公司还使用过Vone客户端连接到堡垒机;

这些堡垒机以我的经验来看都使用的是ssh tunnel技术

这一点可以在我使用ssh -J命令的报错得到印证

channel 0: open failed: administratively prohibited: Generic error while opening channel: 0
stdio forwarding failed
kex_exchange_identification: Connection closed by remote host

堡垒机(B)登录需要三组IP和用户名密码

S: 堡垒机外网入口 零信任 Tgent IP,即为VPN 服务地址假设 200.0.0.0

S1:堡垒机登录IP ,即实际管理内网资源的服务网站,IP假设为:10.0.0.0

B:需要访问的正式服务器内网地址,假设为:192.168.10.0

客户端C连接目标服务器B的数据流转图大概如下:

graph LR
 		C-- "Tgent连接" --->S;
		S-- "Tgent连接" --->C;
		S-- "内网访问" --->S1;
	    S1-- "内网访问" -->S;
	    S1--"SSH Tunnel" -->B;
	    B--"SSH Tunnel" --->S1;

解决方案

C到S的Tgent连接的用户密码登录是必输的

在进入内网后S到B的连接可直接通过命令简化,本文主要介绍一般登录及简化步骤

操作步骤

所需工具

• VPN客户端Tgent
• 数据审计工具AccessClient此工具在帮助页面下载
• SSH客户端xshell

正常GUI登录过程

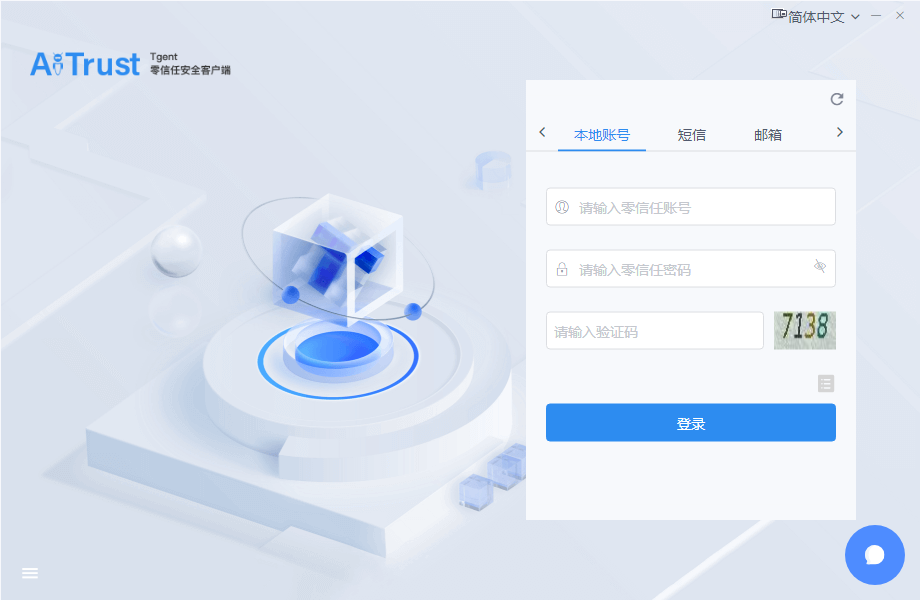

• 打开Tgent,输入控制器地址200.0.0.0,然后输入用户名密码登录
• 登录后即可在门户中查看到账号的堡垒机,点击后进入H3C运维审计系统10.0.0.0,同样输入用户名密码登录

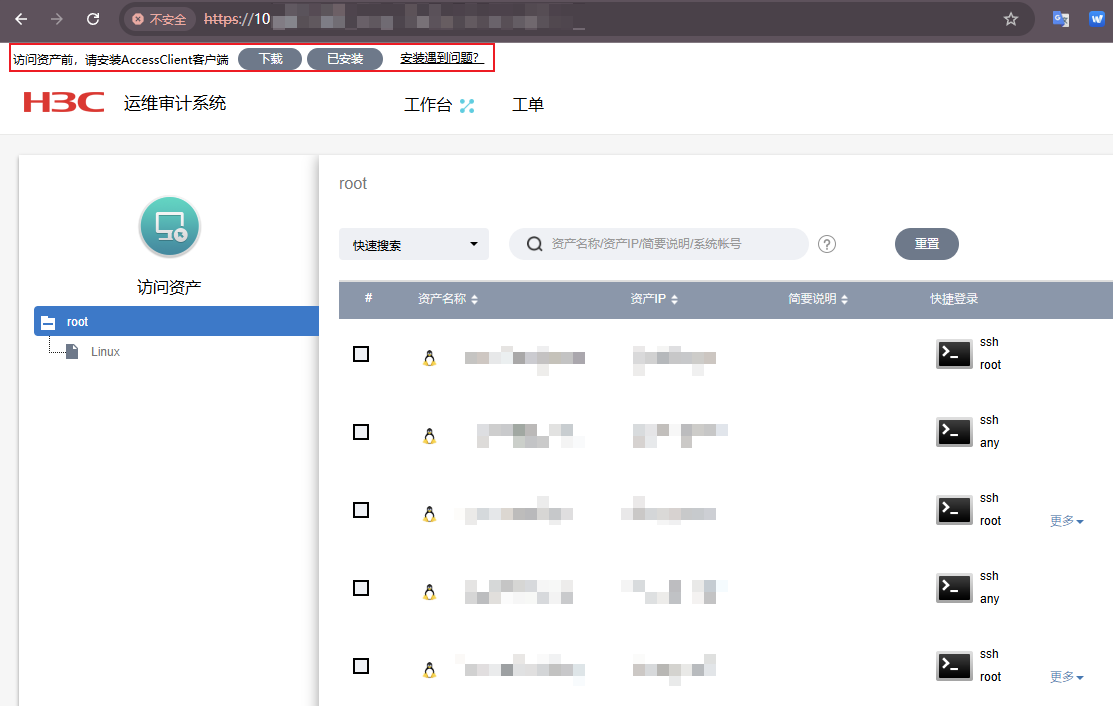

• 登录后点击访问资产,此处浏览器会提示安装AccessClient客户端

• 安装完成后点击资产右侧的访问,选择方式开启ssh客户端

  根据服务端设置可能需要使用不同的客户端,开启成功后输入对应的密码即可正常使用

  PS:异常情况请查看最后的常见问题

Xshell一键登录步骤

通过查看AccessClient打开的SSH客户端的启动命令"C:\Program Files\VanDyke Software\SecureCRT\securecrt.exe" /T /N root@xxx-aaa /ssh2 10.0.0.0 /P 122 /L account_10.0.0.0 /PASSWORD OTP:OtmBXhl3chsq,即可了解其作用原理;经分析尝试后得出以下简化登录方法

从页面点击启动的AccessClient会启动服务端设定的SSH客户端,假如本地没有安装则无法连接服务器

实际使用时,只要支持SSH2协议即可连接

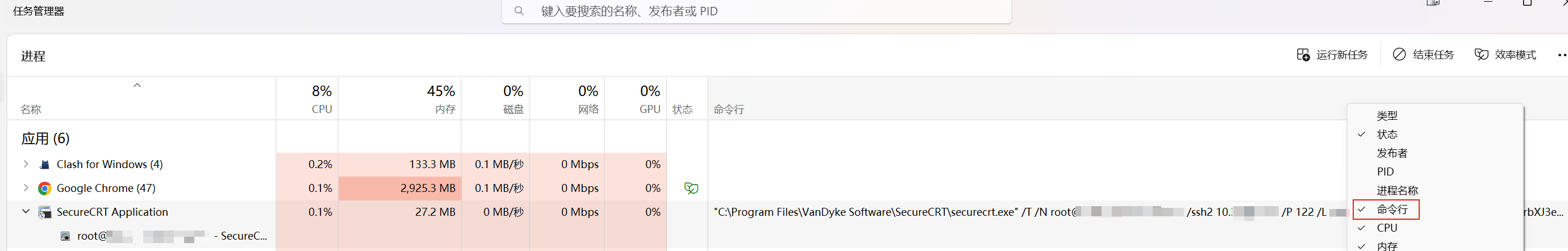

• 使用SSH客户端连接堡垒机服务S1,目标10.0.0.0端口根据AccessClient启动的SSH客户端命令确定,我这里为122,启动命令可在任务管理器中确定;用户名密码为S1的用户名密码

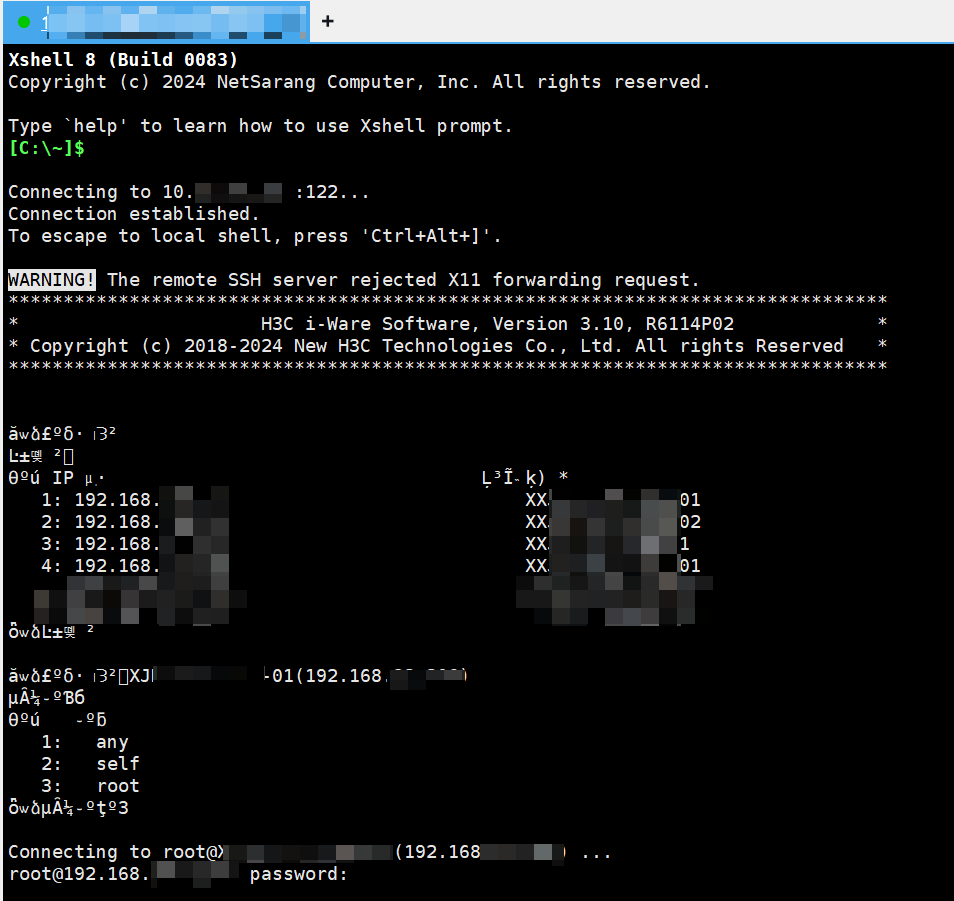

• 登录堡垒机的SSH成功后可查看到当前用户可管理的资产,使用数字切换服务和登录名

这里显示乱码,但不影响使用

• 输入完成再输入目标服务器B的用户名密码即可登录成功

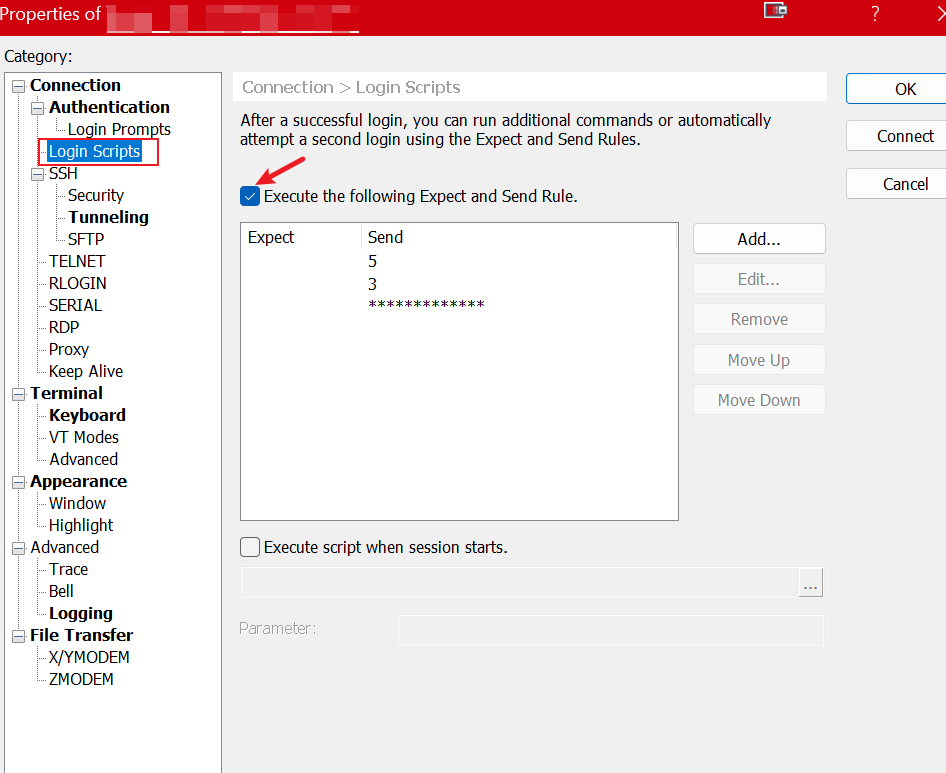

这是交互式切换登录,实际使用可以用xshell的Login Scripts帮助一键登录

Login Scripts是SSH连接建立好后立即执行的脚本,我这里输入的是5,3和登录密码

这样即可自动选择资产,选择登录用户以及自动登录;假如部分操作反应慢,可以添加Expect文本,比如期望Last Login文本出现后(登录成功后),再输入其它命令,比如登录数据库

常见问题

• 在访问资产页面点击访问无任何反应

  需要安装帮助页面的AccessClient,然后重启浏览器

• 点击访问后弹出了一个文件选择的框

  此现象表面本地没有对应的客户端,可以根据选择的客户端名字,网上下载对应程序安装后重试

• 弹出的的文件选择错误导致无法启动SSH客户端

  弹出的文件路径选择后AccessClient会将路径保存到注册表中,需要修改注册表才能正常运行;注册表路径在日志文件中有记录;AccessClient日志文件位置为:C:\Users\[用户名]\AppData\Local\Temp\AccessClient.log;打开后会看到这样的日志: find path, key: Software\Microsoft\Windows\CurrentVersion\App Paths\securecrt.exe;因此在注册表的Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\App Paths\securecrt.exe中添加正确的路径即可
